Блоки и модули серии МУЛЬТИПРОМ

Блоки управления серии МУЛЬТИПРОМ предназначены для постоения автоматизированных систем управления различного назначения на базе клавишных ЭВМ.

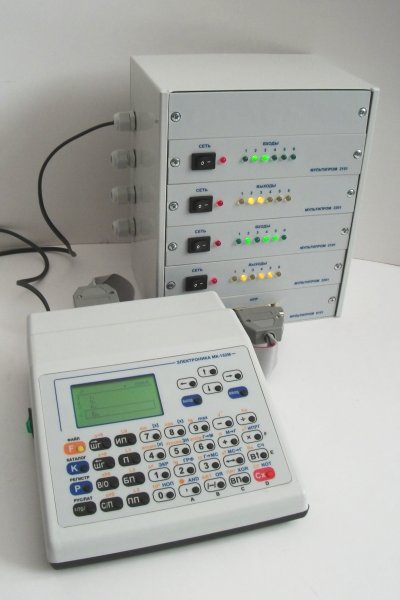

Совместно с оборудованием МУЛЬТИПРОМ может использоваться встраиваемая ЭЛЕКТРОНИКА МК-1152 или настольная ЭЛЕКТРОНИКА МК-152 (МК-152М).

Имеет 6 дискретных входов с гальванической развязкой.

Тип входного сигнала - контактное устройство. Сигнальный признак - замкнуто/разомкнуто.

Имеет 6 релейных выходов с переключением типа нагрузки: активная или индуктивная, на постоянном или переменном токе.

Коммутируемое напряжение постоянного или переменного тока при активной нагрузке - не более 240 В.

Коммутируемый постоянный или переменный ток при активной нагрузке - не более 3 А.

Коммутируемое напряжение постоянного тока при индуктивной нагрузке - не более 240 В.

Коммутируемый постоянный ток при индуктивной нагрузке - не более 1 А.

Нагрузка при коммутации переменного тока при индуктивной нагрузке - не более 5 В·А.

Имеет вход интерфейса ИПР. Предназначен для подключения блока управления к МК-152 и МК-152М.

Имеет выход для подключения вторичных часов. Предназначен для использования совместно с модулем 7201.

Имеет звуковой выход и разъём для подключения вторичных часов. В состав модуля входит mp3-проигрыватель. Предназначен для использования совместно с модулем 7201.

Блок питания для МК-1152.

На передней панели установлены разъёмы интерфейсов "ВУ" и "ИПС". На плате модуля размещено три электромагнитных реле и дополнительные разъёмы коммуникации.

Блок питания для МК-1152.

На передней панели установлены разъёмы интерфейсов "ВУ" и "ИПС". Выключатель "СЕТЬ" является общим для блока и коммутирует напряжение питания ~220В, подводимое к другим модулям.

Панель декоративная МУЛЬТИПРОМ 8000

Применяется для установки в каркас блоков МУЛЬТИПРОМ вместо неиспользуемых модулей.

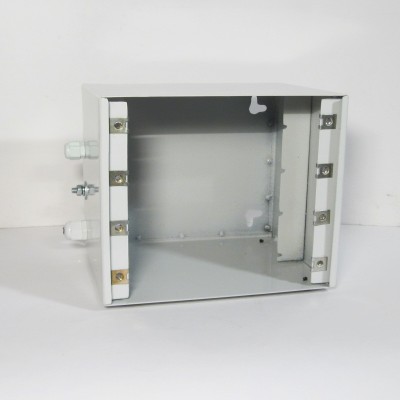

Модули предназначены для установки в каркас блока управления МУЛЬТИПРОМ. Выпускаются каркасы различных размеров для установки 4, 6, 8 и 12 модулей.
