ЭКВМ "ЭЛЕКТРОНИКА МК-1152"

Встраиваемая ЭКВМ "ЭЛЕКТРОНИКА МК-1152" предназначена для установки в каркасы МУЛЬТИПРОМ. Может использоваться совместно с другим оборудованием.

Модель изготовлена на основе контроллера 5.130.027 и дисплея 5.122.009. Для возможности крепления к каркасу, защиты индикатора и обозначения нажимаемых клавиш в ЭКВМ используется передняя панель.

Контроллер 5.130.027 предназначен для долговременной автономной работы и имеет дополнительную защиту от сбоев. В частности, непрерывную и незаметную для программы пользователя проверку целостности данных в оперативной памяти.

Дисплей 5.122.009 имеет подсвечиваемый ЖКИ и механическую клавиатуру. На плате дисплея, возле кнопок, нанесены латинские обозначения выполняемых функций, что позволяет использовать МК-1152 для работы с программой или выполнения вычислений при отсутствии передней панели.

	Вид ЭКВМ ЭЛЕКТРОНИКА МК-1152 с передней панелью.
	ЭКВМ ЭЛЕКТРОНИКА МК-1152 с передней панелью, вид сбоку.
	Вид ЭКВМ без передней панели (индикатор закрыт защитной плёнкой).

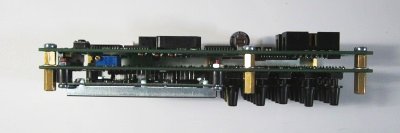

	Вид сверху без передней панели.

Питание МК-1152 производится от стабилизированного источника с безопасным сверхнизким напряжением плюс 5 В. В качестве источника электрического питания в составе программно-аппаратных комплексов можно использовать модуль МУЛЬТИПРОМ 7201.

Контроллер имеет 15 дискретных выходов (из них 7 с коммутируемым током до 1 А), а также 9 дискретных входов. Один из входов может использоваться для вызова прерывания в программе пользователя. Управление 8 входами и 8 выходами выполняется через интерфейс ИПР при работе в статическом режиме. В других режимах работы ИПР входы и выходы данных можно объединить (например, для выполнения обмена по внутренней шине оборудования МУЛЬТИПРОМ).

Контроллер имеет порт интерфейса RS-232 с гальванической развязкой, что повышает надёжность и безопасность эксплуатации оборудования.

Контроллер оснащён интерфейсом SPI, выходами звукового сигнала и напряжения вторичного питания порта.

Функциональные возможности ЭКВМ "ЭЛЕКТРОНИКА МК-1152" аналогичны другим моделям серии. ЭКВМ имеет часы реального времени, резервное питание которых осуществляется от ионистора, электронный диск на 512 Кб и электронный блокнот для записи более 60 тыс. числовых значений. При помощи программы пользователя возможна работа с системой прерываний, графическим экраном, графическим интерфейсом пользователя и другими функциями, адресуемыми через регистры данных.

В МК-1152 режимы работы программы пользователя дополнены режимом с автоматическим перезапуском и возможностью останова по вводу пароля.

Для анализа причин останова, перезапуска или возникновения аварийных состояний может использоваться встроенный в ЭКВМ журнал событий, доступный как через систему меню, так и в режиме внешнего доступа.
