Автомат подачи звонков ЭЛЕКТРОНИКА КПА-02, КПА-03

Описание соответствует текущей версии программы автомата (см. приложение А). Соответствует документу НПКД.505100.002 И3 изм.4. Общие сведения Автоматы ЭЛЕКТРОНИКА КПА-02 и КПА-03 предназначены для управления подачей сигналов начала и окончания уроков в учебных заведениях. Автомат cостоит из устройства УСОМК и клавишной ЭВМ ЭЛЕКТРОНИКА МК-152 или аналогичной (далее - ЭКВМ).

Автомат выпускается в двух модификациях, отличающихся комплектностью.

Модификация КПА-02 состоит из ЭКВМ и устройства УСОМК-1. Автомат проводит коррекцию хода часов согласно введённому пользователем значению.

Модификация КПА-03 состоит из ЭКВМ, устройства УСОМК-5 и антенны системы позиционирования НПКД.404290.001 или аналогичной. Автомат проводит коррекцию хода часов согласно сигналам системы GPS.

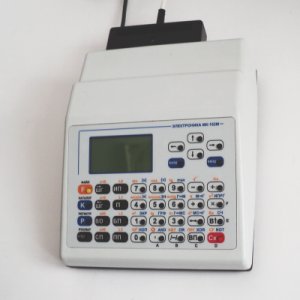

Автомат устанавливается на столе или закрепляется на стене в удобном для оператора месте.

Подключение автомата не требует замены оборудования и внесения изменений в существующую схему. Сохраняется возможность ручной подачи звонков.

Устройство УСОМК присоединяется к разъёму "ВУ" ЭКВМ и подключается параллельно кнопке ручной подачи звонка.

а	б	в	г

При отсоединённом от ЭКВМ устройстве УСОМК звонки не подаются.

В КПА-03 к устройству УСОМК-5 подключается антенна системы позиционирования, при её отсутствии автомат работает как КПА-02.

Возможности автомата определяются исполняемой ЭКВМ программой, которая автоматически загружается после включения питания. Программа распространяется свободно и бесплатно, имеет открытый исходный код (GPL). Замена и обновление версий программы производится штатными средствами ЭКВМ.

Перед началом эксплуатации автомат требует проведения настройки.

Для каждого дня недели при настройке может быть выбран один из трёх вариантов расписания или специальный - нулевой, соответствующий отсутствию звонков. При работе смена варианта производится автоматически - ежедневно в 0 часов 00 минут.

Каждый вариант расписания позволяет назначить на сутки до двадцати уроков и до шести дополнительных звонков. Таким образом при помощи автомата в сутки может быть подано до 46 звонков. Промежутки между соседними уроками считаются переменами. Номер текущего урока или перемены отображается на экране ЭКВМ при работе программы, вместе с моментом начала и окончания, текущей датой и временем. Дополнительные звонки не привязаны к основному расписанию и настраиваются отдельно для каждого варианта.

Каждому звонку в расписании назначается его тип. Можно запрограммировать пять типов звонков, отличающихся количеством повторов, длительностью сигнала и пауз между сигналами. Типы звонка являются общими для всех вариантов расписания.

Технические характеристики

Технические характеристики определяются параметрами ЭКВМ и устройства УСОМК, которые приведены в эксплуатационной документации.

Количество подключаемых звонков громкого боя МЗМ-1 или МЗ-2 - до 20 шт.

Дата, день недели и время определяются при помощи часов, встроенных в ЭКВМ. Часы имеют автономное питание от литиевого элемента и отсчитывают время независимо от того, включена ЭКВМ или нет. Коррекция хода часов выполняется только при работающем автомате.

Информация о текущем времени, дате, расписании и т.д. выводится на графический экран ЭКВМ. Ввод и выбор расписания, корректировка даты и времени производится при помощи клавиатуры ЭКВМ через систему меню.

Расписание и настройки программы хранятся в энергонезависимой памяти ЭКВМ и сохраняются при выключении питания.

Начало и окончание работы

Включение и начало работы

После включения ЭКВМ программа запускается автоматически. После запуска на экран кратковременно выводится информация о назначении и версии, после чего программа переходит в основной экран.

При первом включении необходимо выполнить начальную настройку.

При последующих включениях программа считывает текущую дату и время и начинает управление подачей звонков согласно введённому ранее расписанию.

Начальная настройка

Настройка производится в режиме "Расписание" (см. приложение Б).

Для настройки расписания "с нуля" потребуется выбрать, сколько различающихся на слух звонков будет использовано и запрограммировать их параметры в режиме "Настройка звонков".

Затем нужно составить расписание уроков. Допускается три варианта. Например, вариант 1 - для дней с понедельника до пятницы, вариант 2 - для суббот, вариант 3 - особый, для праздничных дней. Вариант 0 - не программируется и предполагает отсутствие звонков на весь день. Одновременно нужно решить, будут ли использоваться дополнительные звонки. К примеру, они могут подаваться за несколько минут до начала первого урока каждой смены, или сигнализировать об окончании работы учебного заведения, или для других случаев.

Далее следует перенести время подачи звонков (включая дополнительные) из составленных расписаний в программу автомата. После этого потребуется зайти в режим "На неделю" и назначить на каждый день недели один из вариантов расписания (или отсутствия звонков).

Если в один из предстоящих дней потребуется изменить расписание на особое, следует заранее указать нужный вариант для данного дня недели. По окончании "особого дня" необходимо вернуть настройки этого дня в расписании на неделю в обычный режим. Эти операции необходимо выполнять каждый раз перед наступлением и после окончания "особого дня", при этом каждый раз можно изменять настройки "особого" варианта расписания по своему усмотрению.

После проведения настроек необходимо перейти в режим "Подача звонков", после чего программа сразу начинает работать по настроенному расписанию. В этом режиме, при необходимости, можно откорректировать дату и текущее время.

Окончание работы и отключение

Программа не имеет функции прекращения работы.

Выключение ЭКВМ может быть произведено в произвольный момент времени, подача звонков при этом прекращается до последующего включения. Не рекомендуется выключать питание ЭКВМ во время настройки расписания – это может привести к потере части выполненных изменений.

Отсоединение устройства УСОМК от ЭКВМ при выключении не требуется.

Порядок работы

Работа с меню

Работа с программой основана на системе меню. Каждое меню состоит из списка пунктов, только один из которых является текущим выбранным (активным).

Выбор нужного пункта производится клавишами "ВЫБОР" (стрелки в правом верхнем углу клавиатуры). Подтверждение выбора – клавишей "ВВОД". Выход из текущего меню или отказ от действия – клавишей "ВЫХОД".

Ввод числовых значений производится в поле ввода в нижней части экрана после выбора соответствующего пункта и нажатии клавиши "ВВОД".

Ввод чисел производится цифровыми клавишами. При вводе возможно стирание ошибочного значения клавишей "Cx".

Подтверждение ввода выполняется после набора числа нажатием клавиши "ВВОД". Клавиша "ВЫХОД" позволяет выйти из поля ввода без изменения ранее установленного значения.

Основной экран
	После включения питания ЭКВМ программа автоматически запускается и переходит в основной экран. В верхней строке экрана выводится дата и день недели.
Для КПА-03 в правой части верхней строки дополнительно выводится символ антенны, который сигнализирует о наличии сигнала системы позиционирования и количестве обнаруженных спутников. При нулевом значении или отсутствии сигнала автомат работает аналогично КПА-02. В средней части экрана крупным шрифтом отображается текущее время. Под временем – пункт режима "Расписание" и дополнительная информация, например, номер текущего урока, время его начала и окончания.
Изменение даты
	Для изменения значения следует выбрать нужную строку и нажать "ВВОД". День недели сменится на следующий без дополнительных запросов. При изменении дня, месяца или года в нижней части экрана появится поле ввода числа.
	При помощи цифровых клавиш в него можно записать новое значение и нажать "ВВОД". Клавиша "СБРОС" позволяет сбросить ошибочно набранное значение. Клавиша "ВЫХОД" – выйти из ввода числа без изменений.
	Для возврата в режим подачи звонков следует нажать клавишу "ВЫХОД". Если дата или день недели изменялись, программа попросит подтвердить изменения. Для подтверждения нужно выбрать ответ "Да" и нажать "ВВОД".
	Для отказа от изменений следует выбрать ответ "Нет".
Изменение времени и коррекция хода часов
	Изменение текущего времени выполняется аналогично изменению даты.
	На экране выбирается строка часов или минут, нажимается клавиша "ВВОД", в поле ввода заносится новое число.
	Коррекция хода рассчитывается при наблюдении за уходом часов ЭКВМ по отношению к сигналам точного времени. Если часы "спешат" следует указать отрицательное значение коррекции, если "отстают" – положительное.
Коррекция задаётся в секундах за сутки, допускаются дробные значения. В КПА-02 коррекция проводится ежечасно. В КПА-03 часы синхронизируются по сигналам системы позиционирования, при отсутствии сигнала используется коррекция в соответствии с введённым значением.
	Для выхода из режима необходимо нажать клавишу "ВЫХОД". Если время или значение коррекции было изменено, программа попросит подтвердить внесённые изменения. При ответе "Да" новые значения часов и минут будут записаны в часы ЭКВМ. Значение секунд при этом обнуляется.

Расписание
	В этом режиме настраивается расписание уроков и параметры звонков. Пункт "На неделю" позволяет назначить каждому дню недели один из вариантов расписания.
	Расписание для каждого из вариантов настраивается в соответствующем пункте.
	Пункт "Настройка звонков" позволяет выбрать параметры звонков, общие для всех вариантов.
Настройка звонков
	Программа поддерживает звонки пяти различных типов. При входе в режим на экране рядом с номером типа указано количество сигналов и их длительность. Для изменения параметров следует выбрать из списка нужный звонок и нажать клавишу "ВВОД".
	Для каждого звонка доступны настройки количества и длительности сигналов и пауз между ними. Для изменения параметров следует выбрать нужную строку и нажать "ВВОД".
	Задание нулевого количества или нулевой длительности отменяет подачу звонков данного типа.
	Для изменения текущего значения следует ввести в поле требуемое число при помощи цифровых клавиш и запятой. Клавиша "ВВОД" позволяет изменить число, "СБРОС" – сбросить, "ВЫХОД" – выйти без изменений.
	Пункт "Проверка" вызывает немедленную подачу звонка, который сопровождается синхронным звуковым сигналом динамика ЭКВМ. Это удобно при настройке автомата отключенного от звонков громкого боя.
	Для выхода из режима нужно нажать клавишу "ВЫХОД". Если параметры звонка изменялись, то при выходе программа запросит подтверждение изменений.
	При ответе "Да" изменения будут сохранены в энергонезависимой памяти ЭКВМ. Звонки данного типа для всех вариантов расписания начнут подаваться с новыми параметрами.

Варианты расписания
	В этом режиме настраивается расписание уроков и время подачи дополнительных звонков.
	Для входа в режим следует выбрать нужный пункт меню и нажать клавишу "ВВОД".
Расписание уроков
	При входе в режим на экран выводится текущее расписание.
	При помощи клавиш со стрелками вверх и вниз можно перейти к соседнему уроку.
	Клавиш со стрелками влево и вправо - к следующей или предыдущей странице расписания.
	При отсутствии в строке расписания настроенного урока выводится надпись "нет урока".
Ввод времени начала и окончания урока
	Для изменения настроек следует выбрать из расписания нужный урок и нажать "ВВОД"
	Для изменения времени начала требуется выбрать строку и нажать "ВВОД".
	В открывшемся поле ввода времени можно ввести нужные цифры. В качестве разделителя полей часов и минут можно использовать клавишу "запятая" или "деление", на экран при этом будет выведено двоеточие. При отсутствии разделителя программа выделит поля часов и минут автоматически, исходя из количества набранных цифр.
	После ввода времени нужно указать тип звонка, который будет подаваться в начале урока. Для этого следует выбрать пункт "звонок" и клавишей "ВВОД" установить нужный тип из ранее запрограммированных.
	Аналогично настраивается время подачи и тип звонка для окончания урока.
	Выбор варианта "нет" означает, что звонок в указанное время подаваться не будет, а этот урок не будет виден при просмотре расписания. Но введённое время начала и окончания будет сохранено в памяти, поэтому для восстановления урока достаточно лишь изменить тип звонка.
Дополнительные звонки
	Кроме звонков, сигнализирующих о начале и окончании уроков, автомат может подавать до шести дополнительных звонков для каждго из вариантов расписания. К примеру, можно настроить дополнительные звонки, предупреждающие учащихся за несколько минут до начала первого урока.
	Для настройки времени подачи и типа звонка нужно выбрать одну из строк и нажать клавишу "ВВОД".
	Ввод выполняется так же, как ввод времени начала или окончания урока. Выбор "нет" для типа звонка означает, что дополнительный звонок с данным временем не будет ни подаваться, ни выводиться в списке при просмотре.

Настройка вариантов расписания на неделю
	После настройки вариантов расписания нужно указать, какому дню недели какой из вариантов расписания соответствует. Для этого потребуется войти в пункт "На неделю" меню "Расписание". В левом столбце на экране будут перечислены дни недели от понедельника до воскресения. Справа от каждого дня - применяемый вариант расписания.
	Для изменения достаточно выбрать нужную строку и нажать на клавишу "ВВОД". Выбор варианта "0" означает, что звонки в этот день недели не подаются вообще или подаются вручную. Для выхода в меню "Расписание" - нажать клавишу "ВЫХОД". Если были произведены какие-либо изменения, то при выходе программа запросит подтверждение. Для сохранения изменений нужно выбрать ответ "Да" и нажать "ВВОД".

Для смены версии программы автомата следует выключить ЭКВМ и включить её снова при нажатой кнопке "С/П". При этом автоматического запуска программы не происходит и ЭКВМ переходит в режим калькулятора.

Загрузка обновлённой версии программы в память ЭКВМ может быть выполнена при помощи компьютера или внешнего электронного диска в соответствии с руководством по эксплуатации.

Перед изменениями рекомендуется сохранить файл программы автомата и файл десятичных данных с настройками расписания на внутреннем электронном диске.

Повторный запуск программы выполняется после её загрузки в память последовательным нажатием клавиш "В/О" и "С/П".

• О программе (при запуске)
• Основной экран
• Изменение даты (день, месяц, год, день недели)
• Изменение времени (часы, минуты, коррекция хода часов)
• Расписание
• На неделю (дни недели, вариант расписания)
• Вариант 1...3
• Уроки (просмотр)
• Урок 1...20 (время начала и окончания, типы звонков)
• Дополнительные звонки (просмотр)
• Звонок 1...6 (время подачи, тип звонка)
• Настройка звонков (просмотр)
• Звонок 1...5 (количество, длительность, пауза, проверка)

Документацию, программу и исходный текст можно скачать со страницы "Программно-аппаратные комплексы".
