Устройство МК-152

3.1.1. ЭВМ выполнена в настольном исполнении. Корпус ЭВМ выполнен из пластмассы.

3.1.2. Индикатор расположен слева на лицевой панели ЭВМ (рис. 1) и предназначен для вывода информации. Индикатор представляет собой жидкокристаллический графический дисплей с подсветкой, с разрешением 64 точки по вертикали и 128 точек по горизонтали.

3.1.3. Клавиатура расположена на лицевой панели ЭВМ. Клавиатура содержит 38 клавиш и состоит из двух зон - справа и снизу от индикатора.

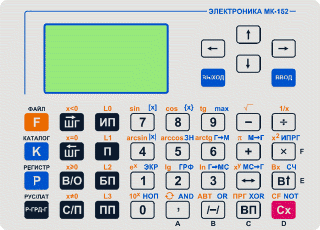

Рис.1. Лицевая панель ЭВМ

3.1.4. На левой боковой панели ЭВМ расположен выключатель сетевого питания.

3.1.5. На задней панели ЭВМ (рис. 2) расположены разъемы последовательного интерфейса "ИПС", параллельного интерфейса "ИПР", внешних устройств "ВУ", а также шнур сетевого питания.

Рис.2. Задняя панель ЭВМ

3.1.6. В нижней части корпуса ЭВМ под крышкой расположен отсек регулировок (рис. 3).

Рис.3. Вид отсека регулировок (крышка снята)

1- регулятор контрастности индикатора, 2 - регулятор громкости звукового сигнала, 3 - кнопка входа в режим загрузки встроенной программы, 4 - элемента питания, обеспечивающий работу часов реального времени.

3.2.1. ЭВМ состоит из следующих функциональных узлов:

•  процессора, включающего устройство управления, арифметическо-логическое устройство (АЛУ), регистры стека и стек возврата из подпрограмм;
•  клавиатуры;
•  индикатора;
•  памяти программ;
•  регистров данных и функций;
•  внутреннего электронного диска;
•  электронного блокнота;
•  часов реального времени;
•  устройства звуковой сигнализации (динамика);
•  устройства ввода-вывода
•  блока питания.

3.2.2. Функциональная схема ЭВМ приведена на рис. 4.

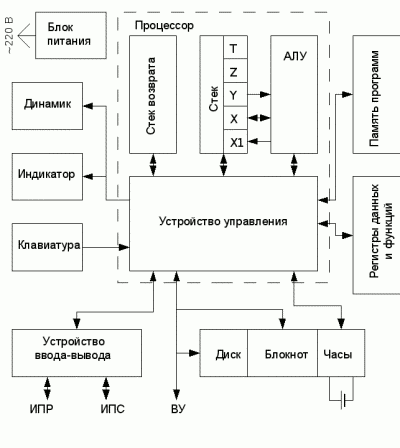

Рис.4. Функциональная схема ЭВМ

Основным элементом ЭВМ является процессор, работа которого управляется по встроенной программе. Устройство управления обрабатывает команды от клавиатуры и устройства ввода-вывода. В зависимости от полученных команд при помощи АЛУ выполняются действия над числами, находящимися в стеке.

При обращении к регистрам памяти происходит запись или считывание данных, хранящихся в памяти ЭВМ. При обращении к регистрам функций производятся различные дополнительные операции, в том числе настройка параметров и управление узлами ЭВМ.

Для хранения программ пользователя используется память программ. При выполнении программы пользователя устройство управления обрабатывает команды аналогично командам, принятым с клавиатуры.

Устройство управления также выполняет обращения к внутреннему и внешнему электронным дискам, блокноту, часам реального времени и устройству звуковой сигнализации. Результаты выполнения команд выводятся на индикатор.

Устройство ввода-вывода управляет портами последовательного и параллельного интерфейса.

Блок питания формирует напряжения, необходимые для функционирования электронных компонентов.
