Корпус сменный для ЭКВМ Электроника МК-161


Главная / ЭКВМ / Принадлежности

Сменный корпус является дополнительной принадлежностью к ЭКВМ ЭЛЕКТРОНИКА МК-161. Корпус предназначен для замены в случае повреждения существующего или для самостоятельной смены варианта исполнения ЭКВМ. Сменный корпус может иметь чёрный или серый цвет.

Сменный корпус для ЭКВМ Электроника МК-161 - вид сверху
Сменный корпус для ЭКВМ Электроника МК-161 - вид снизу

В состав сменного корпуса входят верхняя и нижняя панель, саморезы (4 шт.), винты (4 шт.), стойки (4 шт.), покровное стекло индикатора, направляющие индикатора (2 шт.), наклейки (2 шт.). Панели корпуса поставляются в собранном виде.

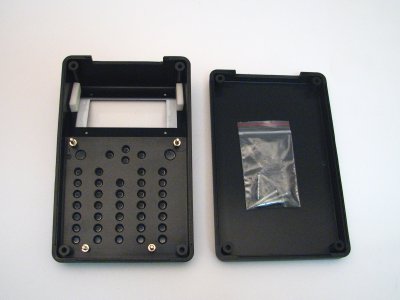

Сменный корпус для ЭКВМ Электроника МК-161 - состав изделия

Технические данные и характеристики

  • Габаритные размеры, мм, не более - 95 × 160 × 50.
  • Масса, кг, не более - 0,2.
  • Цвет - серый, чёрный.

Комплектность

  • Крышка корпуса верхняя, в сборе - 1 шт.
  • Крышка корпуса нижняя - 1 шт.
  • Винт самонарезающий 3×20 - 4 шт.

Инструкция по замене корпуса

Для замены корпуса требуется:

  • - вывернуть четыре самореза и снять нижнюю крышку;
  • - отвернуть четыре гайки крепления платы контроллера, снять шайбы;
  • - снять плату контроллера с прикреплённым к ней индикатором;
  • - вывернуть четыре стойки, снять шайбы;
  • - снять плату клавиатуры;
  • - снять шайбы со стоек, прикреплённых к верней крышке корпуса;
  • - собрать ЭКВМ в обратном порядке в другом корпусе.

При замене корпуса ЗАПРЕЩАЕТСЯ:

  • - закорачивать выводы автономного источника питания ЭКВМ;
  • - класть снятую плату контроллера на проводящую поверхность.

Примечание: Для работы потребуется крестообразная отвёртка; ключ на 5,5; ключ на 5 или пассатижи.
